進相器常見故障分析說明

發布時間：2021-04-22

瀏覽量：0

發布人：未知

分享到

進相器一般日常維護得當不會出現大的問題，但是偶爾難免也會有個別器件燒壞的情況。進相器需要注意哪些事項，能延長其使用年限，我們可以一起了解一下。
一、調試
1、接線:聯連電機轉子與ZPC間電纜或起動設備與ZPC間聯接電纜及聯鎖信號線(外接端子)，緊固各部件螺釘,接通380V電源。
2、在主機停機狀態下，不插控制板，閉臺QF3, KM2接觸器應吸臺，將固態繼電器輸出點補接，線號201~204, 合上QF1、QF2. QF3, 允許進相指示燈亮，進行進、退相動作檢查KM1, KM2動作情況，觀察風機的旋轉方向是否正確,然后插上控制板，投入運行，觀察功率因數表指針是否在滯后區域，確認各指示燈閃亮正常后投入進相。
二、維修
1、電機不能起動，檢查KM1是否工作。
2、電機運行正常,允許進相燈不亮，檢查各開關是否合上，星點接觸器輔助點201-204是否導通，三塊控制板燈是否正常閃亮。
3、進相后電流擺動大,檢查可控硅是否擊穿及電機滑環是否接觸好。
4、進相后分閘，檢查KM1、KM2輔助點是否有燒粘現象。
5、主板指示燈閃亮不正常，應檢查霍爾元件是否有檢測信號。ZPC的問題多發 于可控硅擊穿，當出現故障后先檢查可控硅是否有擊穿現象，然后再查各點輸出信號是否正常，一般來說問題都應該能找到原因，下面有個特殊點的例子。
例:山東某水泥廠ZPC維護過程中(可控硅擊穿)，因用戶磨機在運行狀態，需帶電檢修,據圖紙所示，ZPC電源中QF3為模塊系統電源開關,拉下后不影響磨機正常工作,但拉下后導致磨機停機。分析: 磨機停機由轉子開路引起，而轉子開路是由于KM1電源斷開所致，QF3不是模塊電源開關，應為主電源開關，圖紙錯誤。處理:將圖紙與實際標注吻合。ZPC可控硅燒壞會造成電流擺動，可控硅燒壞的原因與工作時溫升高也有關，作為散熱用，軸流風機數量多，易出現風機燒壞現象，不更換更會引|起可控硅散熱不好，這兩者解決方案是靠設計保證的。主控板上-電位器有時阻值大，而造成電流擺動，調整后已解決?；魻栐x擇過大，而負載較輕時，會造成檢測不到電流信號，也導致驅動板指示燈不亮。在可控硅損
壞后，驅動板也可能遭到損壞。交流接觸器的輔助點長期工作時，因粉塵原因電流過大而使觸點接觸不良，在轉子開路時，聯動保護無法停車而出現停機事故。銅排、電抗、主接觸器、坶排與達接處接觸不好會引起發熱燒壞器件。處理辦法:發熱點均勻涂上導電膏,擰緊螺母即可解決。
進相后電流表(定子電流)出現小范圍波動調整主控板中一可調電位器，至300歐姆左右即可。
功率因數表顯示值在進相，調整電壓相序和電流接線順序。
霍爾元件檢測信號不正常。1) 無檢測信號，因LF347損壞，更換后正常(柳鐵ZPC) 2) 有一個燈不閃爍，原因是霍爾上的一個接插鼻子斷裂，造成信號不能輸送，修復后正常)
驅動信號不正常。
1. 主控板信號正常,兩塊驅動板上的六個燈沒有交替閃爍，判斷可能是剛一送電時的干擾或混亂信號所至。處理辦法: 通過關閉電源，重新啟動，使其內部程序重新復位。
2. 晶振電路不能正常起振，使CPU不能工作。
某水泥廠有兩臺ZPC,其中- -臺就出現了這種情況，檢測信號、電源信號均正常，驅動信號調試階段也正常，但是在使用兩天后的一次停車時，重新啟動磨機驅動信號不正常。晶振電路偶有不起振故障(十次中有一、二次)。當剛- -送電時，如果晶振電路正常，則設備正常工作,如果不起振則CPU不能工作，而驅動板上的開關電路受干擾或混亂信號而長期導通(其正常是短時工作,脈沖信號控制)這樣大電流使變壓器上的整流橋過流燒毀。更換晶振電容及整流橋后，工作正常。半個月后-塊驅動板上的開關電路中的開關管、脈沖變壓器燒壞，這還是前次過流所造成的傷害，因當時表面能正常工作，這一問題被忽略。

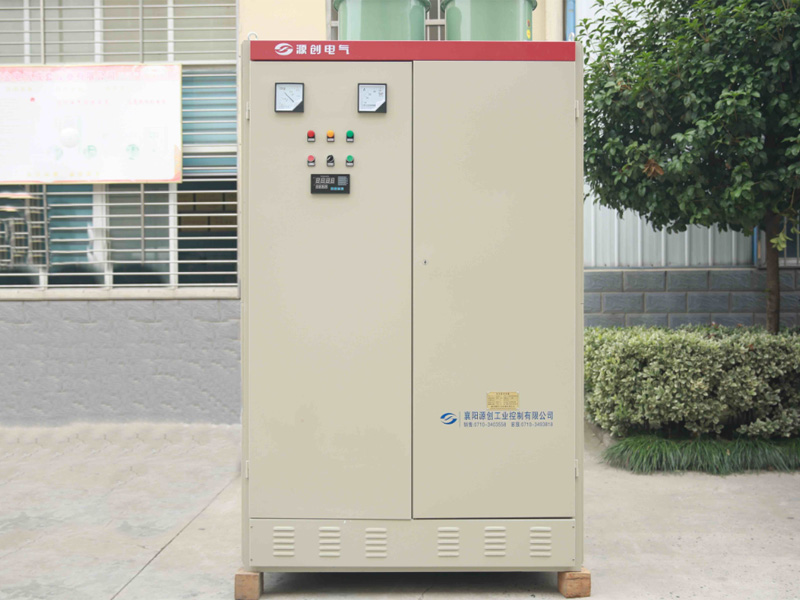

進相器
