YRQ繞線電機水阻柜起動原理圖

水阻柜在電機設備工作中作用越來越大，下面的原理圖能夠更加明白水阻柜的整個起動過程。

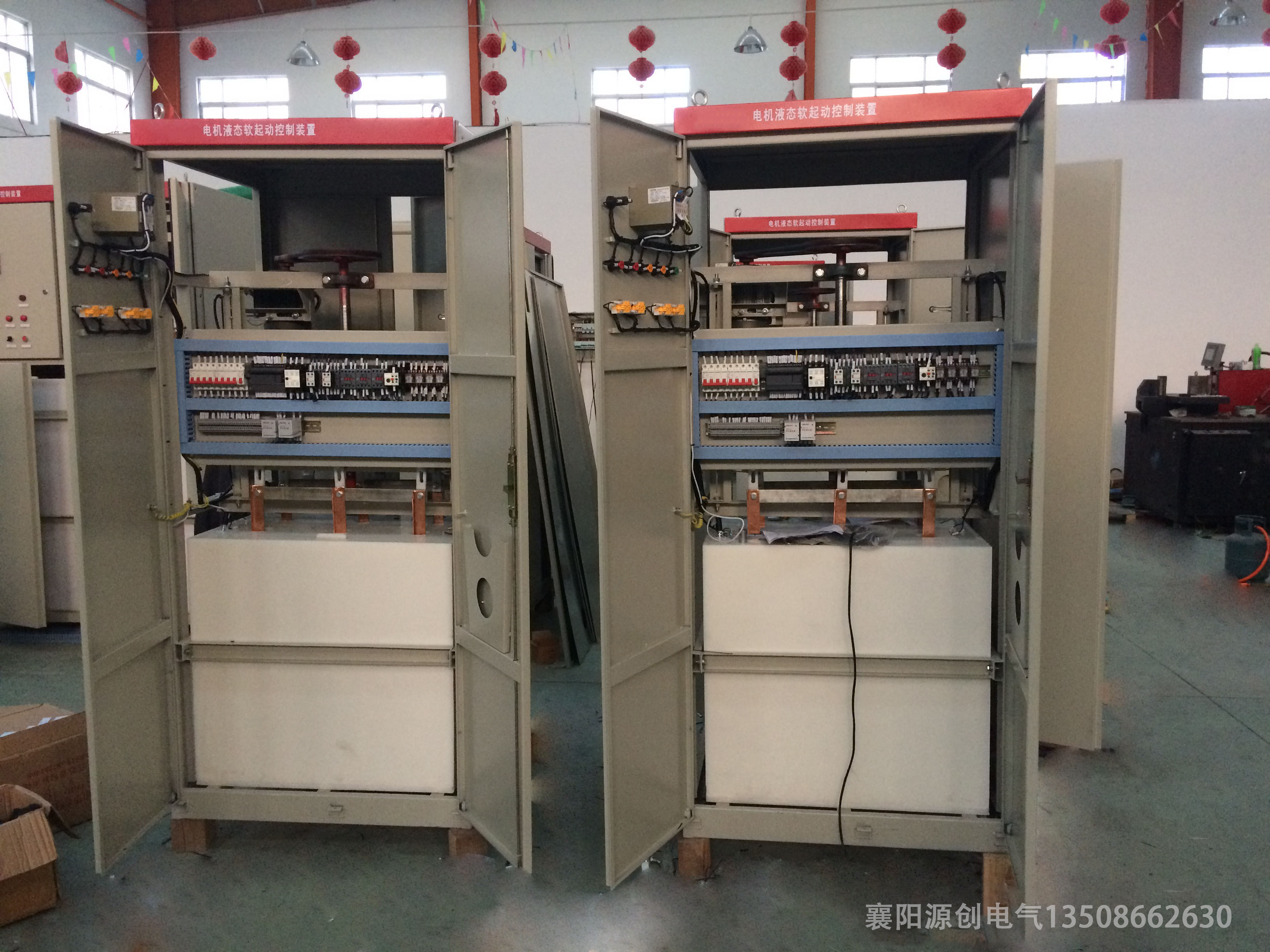

一、水阻柜工作原理

水阻柜的工作原理是通過在電機轉子回路串入水電阻，接收到起動信號后水電阻自動無級調整電阻阻值始終滿足電機機械特性對串入電阻值的要求,從而使電動機在獲得最大起動轉矩及最小起動電流的情況下無沖擊的均勻升速，平滑起動，即隨著主電動機的起動，裝置自動改變液體電阻動、定極之間的間距,使電阻線性均勻減小，電動機端電壓均勻提高的一種起動方式，起動結束后轉子回路自動短接。其結構簡單，可靠性強，而且經濟實用，維護性強。

對于繞線式異步電動機來說，當電網電壓及頻率不變時，在轉子回路中串入隨電動機轉速增加而相應減小的起動電阻后，---方面可以減小起動電流，另-方面又可以始終獲得較大的起動轉矩。YRQ系列液體電阻起動器就是利用這一原理來起動的，以特種介質的水溶液作為電阻，在特殊設計的液阻箱中引入極板作電極將電阻星型連接后串入電機轉子回路中，起動器接到電機起動信號時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使串入轉子回路的液體電阻由大到小作無極變化，當電阻變化到最小時，短接接觸器閉合，使電機轉子星點直接短接，從而使電機低電流大轉矩平滑起動。




二、水阻柜啟動原理圖

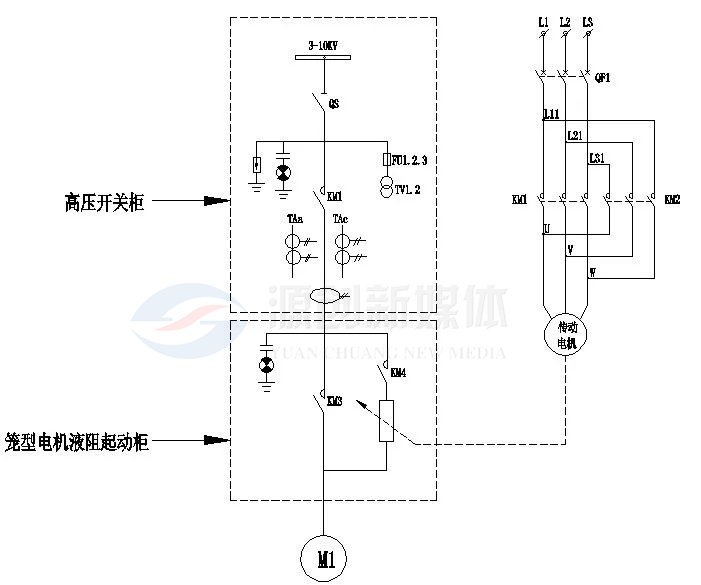

現以一臺10KV繞線電機為例，工作原理如下圖所示：

電機開關柜合閘的同時，,水阻柜接到真空斷路器運行信號動極板自上而下開始運行,在設定的時間內電阻值逐漸下降,當電阻接近于零時,安裝在水阻柜內的真空接觸器吸合,電機啟動完成，經過延時幾秒后，動極板自動復位至原始狀態，等待下一次起動。如水阻柜在預定的時間內沒有完成啟動，就會發出一一個故障報警信號，自動切斷開關柜,確保電機不開路。
