一、 簡述

本文主要探討 l0kV 高壓開關柜設計中關于絕緣距離、爬電距離、五防聯鎖功能、防護等級、 動穩定和溫升等應注意的問題。

在電力系統中，l0kV 高壓開關柜的應用極其廣泛。由于電力系統用戶的需求五花八門， 作為制造廠家，我們不得不針對用戶的需求，為用戶量身定做。這就要求我們必須真正深刻 地理解相關的國家標準、部頒標準和標準柜型的設計要求。在十年的設計生涯中，對高壓開關柜的設計有了一些體會，現在寫出來與大家一探討，以求共同進步。

二、 10KV高壓開關柜設計應該注意的問題

2.1 絕緣距離

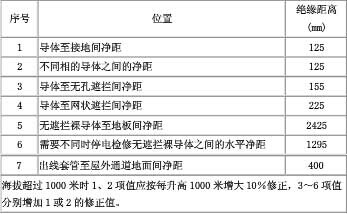

由于10KV高壓開關柜用于對三相交流電進行分配，因此相間及相對地之間必須保證一定的 距離，否則會引起短路，對整個電力系統造成危害。但我們單純以空氣作為絕緣介質時，絕緣距離要求如下表。

有時為了減少開關柜外形尺寸，可以有以下幾種方法：

1)在空氣間隙中插入一塊非金屬的絕緣隔板， 從而縮小對絕緣距離的要求。 但要注意的是 空氣凈距離不小于 60 毫米，相間絕緣隔板應設置在中間位置。該方法的缺點是絕緣隔板受 使用環境影響很大，存在絕緣老化的問題。

2)使用熱縮套管把高壓帶電導體整個套起來， 實踐中要確保絕緣距離不小于 100 毫米。 缺 點是熱縮套管同樣存在絕緣老化的問題。

3)國外 ABB 公司有一種均勻電場的設計理論， 可以通過改善帶電導體的結構來縮小對絕緣 距離的要求。缺點是國內電力系統用戶很難接受這一理論，因?yàn)檫@不符合 DI/T 404—1997 標準的要求。

4)國外三菱公司有一種熱涂敷工藝， 可以在高壓帶電導體表面均勻附上一層絕緣材料。 缺 點是需要增添流化床設備。

綜上所述，在設計許可的情況下，盡可能地使用空氣絕緣，滿足相關要求。

2.2 爬電距離

由于電力系統用戶往往追求高可靠性， 實踐中我們要符合以下條件： 高壓開關柜中各組 件及其支持絕緣件(純瓷及有機絕緣件)的外絕緣爬電比距(高壓電器組件外絕緣的爬電距離 與額定電壓之比)對于純瓷絕緣為 18mm/kV， 對于有機絕緣為 20mm/kV。 由于這一要求比較高， 很多常規的元器件往往滿足不了要求， 這就要求我們告知元器件生產廠家加以定制。 元器件 生產廠家往往會采用不增加絕緣子高度而增多或增高裙邊的方法。 我們在選型時要注意裙邊 的高度與裙距比例不能太懸殊，另外，我們還應注意開關柜使用場所的環境條件，為了防止 發生凝露，我們可以在開關柜中加入帶自動控制的加熱器。

2.3 五防聯鎖功能

為了防止現場操作人員無意識地實施錯誤的操作， 從而導致事故， 除了加強對操作人員 的培訓以及實施工作票制度， 我們還應在開關柜的設計中加入強制聯鎖裝置或采取提示性措 施。對于開關柜而言，需提供五種防止誤操作功能

1)防止誤分誤合斷路器

對于有人值守的變電站， 可采用不同編號的紅綠翻牌來實現。 即每臺斷路器均對應唯一 編號的紅綠翻牌，平時紅綠翻牌置于控制屏上。對于無人值守的變電站，由于斷路器的分合 均從遠方操作，無法應用紅綠翻牌方法，只能加入電氣聯鎖。

2)防止帶負荷分合上下隔離開關或帶負荷推入拉出斷路器手車。 這一功能一般都采用機械 聯鎖進行強制性聯鎖。 這一要求的原因是隔離開關和手車動靜觸頭之間不具備分?jǐn)嗪完P(guān)合正 常負荷電流的能力。 萬一誤操作， 會燒毀隔離開關和手車動靜觸頭， 事故還可能進一步擴大。

3)防止帶電操合接地開關或掛接臨時接地線。 這一功能要求用機械聯鎖， 因?yàn)樗P(guān)系到人 為短路接地。

4)防止帶有臨時接地線或接地開關合閘時送電。 這一功能要求用機械聯鎖， 目的也是為了 防止人為短路接地。

5)防止人誤入帶電間隔。這一功能一般也采用機械聯鎖，目的是為了防止人員觸電。

綜上所述，為了實現五防功能，機械聯鎖必不可少。各種型號的開關柜，如 GG—1A、 XGN2、GGX2、JYN、KYN、KGN、GZSl 均在機械聯鎖方面各具特色。多數采用機械零部件傳動 方式，一環扣一環，除非操作人員用外力將零部件損壞，否則只能按預定程序操作，可靠性 高，但零部件結構復雜，對加工工藝要求較高。有時，我們也可采用機械程序鎖方式，結構 非常簡單，但由于存在萬能鑰匙，很難完全避免操作人員誤操作。而且，這一方式無法適應 無人值守變電站的要求。在萬不得已的情況下，如不帶斷路器的進線開關柜中，我們只能采 用電磁鎖方式，由于電磁鎖、分壓瓷瓶和導線均有損壞的可能，還需外部電源供電，可靠性 差。至于高壓帶電顯示裝置，只能算是提示性措施，毫無可靠性可言，一般不推薦使用。當 然，運行人員要想通過高壓帶電顯示裝置來了解哪段主回路在帶電運行，又另當別論。

2.4 關于防護等級

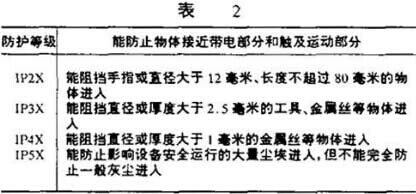

為了防止人體接近高壓開關柜的高壓帶電部分和觸及運動部分， 在設計開關柜時， 我們 應考慮要達到幾級防護等級，防護等級分類如下。

設計時我們要注意隨著防護等級的提高，生產成本相應提高，散熱條件變差，所以不能追求 高的防護等級，一般以 IP3X 和 IP4X 為宜。

2.5 動穩定

在電力系統中，開關柜通常要能承受 20kA，31.5kA，40kA 甚至 50kA 的額定短路開斷電 流，當開關柜中通過如此大的電流時，相間及同相母線之間會產生很大的電動力。這時，我 們需借助支撐絕緣子的支撐，使母線不會產生明顯位移。一般而言，兩個絕緣子之間的距離 不應超過 800 毫米，對于某些薄弱環節還應給予加強。由于動穩定的理論計算極其復雜，一 般設計時需依靠設計者的經驗，最終需通過型式試驗加以檢驗。

2.6 溫升

電力系統中開關柜通常要能承受 4000A 及以下的正常工作電流， 由于一次元器件通常處 于密封的柜內運行，他們產生的熱量很難散發到柜外，所以導致柜內溫度升高。若溫度超過 以下極限值，便會燒毀元器件，釀成事故。

為了達到溫升的限制條件， 我們必須加強制造工藝。 雖然我們可以采取在電氣聯接面上涂凡 士林、導電膏、鍍錫、鍍銀等種種措施，但最終的保證在于制造?？梢哉f，運行中發生事故 的絕大多數開關柜都是由于制造工藝不過關，從而導致溫升過高引發的。當然，在結構設計 中，我們要極力避免渦流現象的發生，實在無法避免時，可采用磁阻率高的材料。

3 結束語

隨著技術的進步，市場的激烈競爭，以及用戶的嚴格要求，高壓開關柜的設計，更越來越合理化、人性化、模塊化、市場化，在實際工作中，10KV高壓開關柜的設計深度永無止境，有時，我們根本無法從理論上加以論證分析，只能求助于經驗，求助于型式試驗，這也許是每門學科發展的現狀，也是它得以發展的根本原因。
