首先我們來了解一下高低壓開關柜，其實這設備在很多的工礦企業設備中都是需要用到的，比方說一個很大的高壓電機，那么久需要配置一個起動柜，而且需要配備幾臺配電柜，高壓開關柜等，也有低壓開關柜，這些都是必須的，不然為何一些工礦企業都需要電氣成套設備呢。

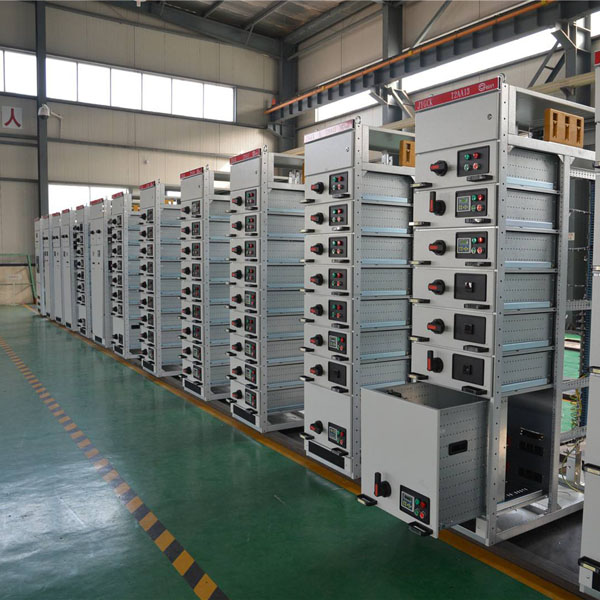

   高低壓開關柜是工礦企業常用的電氣設備，顧名思義它的作用是開關負荷設備，當然在設備或者線路有故障時也可以起到保護設備的作用，高低壓開關柜可以放在一個配電室，如果柜子的數量較多，也可以分開來放，高壓開關柜放在高壓配電室，低壓開關柜放在低壓配電室，高低壓開關柜對于一些中小型企業用到的高壓開關柜大多是6KV或者10KV，高低壓開關柜用電量大的企業可以用到35KV高壓開關柜或者更高，10KV高壓開關柜或6KV的差不多，現在常用型號有XGN2-12高壓開關柜和kyn28-12高壓開關柜這兩種，兩種柜型的結構不一樣。XGN2-12高壓開關柜外型盡寸為：1100*1200*2650（寬*深*高），一次元器件有：隔離刀閘、真空斷路器、PT、CT、避雷器等，KYN28-12高壓開關柜比XGN2-12的要小一些，它的外型尺寸為：800*1500*2300（寬*深*高），因此它裝不了隔離刀閘，但它的手車在分閘狀態下是可以搖出或者搖進，搖出來相當于XGN2-12隔離刀閘分閘，搖進去相當于XGN2-12隔離刀閘合閘，高低壓開關柜的放置順序差不多,在配電室放置順序第一臺放進線柜，第二臺放PT柜，第三臺或以后放出線柜，根據用電設備的多少出線柜可以有若干臺，出線柜是給高壓電機或者變壓器供電，控制高壓電動機的起動或者停止，當然如果是帶高壓電動機大多還需要一臺液阻軟啟動柜，變壓器的出線大多是0.4KV，需要先進入低壓開關柜，然后通過出線柜再接到低壓設備上，低壓開關柜現在常用型號有GGD、GCK等，高低壓開關柜外型尺寸有：800*600*2000（寬*深*高）等，高低壓開關柜也可以根據場地的大小改變尺寸，當然前提是能夠裝下您需要安裝的器件。

這里是源創電氣為大家介紹的高低壓開關柜，如果需要訂購，請直接電話與我們聯系吧。
